曲臂式升降機【15562572286】是用于高空作業的升降設備，可跨越障礙進行高空作業，平臺升降到任何位置時，均可邊行走邊作業，結構緊湊，轉向靈活，其地盤的寬度可保證設備進入狹窄的通道及擁擠的工作區域。備用動力裝置，可操作工作平臺復位，方便的運輸方式，可被牽引到任何地方。易于識別的操作面板，多重的機械，電氣及液壓安全保護，先進的一體化的液壓電器集成系統。
用途：
曲臂高空作業車廣泛適用于市政、電力、路燈、廣告、通訊、攝影、園林、交通、碼頭、機場港口、大型工礦企業等行業的安裝維修及登高作業。
適用于野外各種崎嶇地形，空間作業范圍廣，主要用于建筑，橋梁建設、船舶制造、機場、礦山、港口碼頭、通信和電力設施的施工及戶外廣告的工程機械設備。
柴油曲臂式升降機：不用外接電源，適合野外高空架設作業，用柴油機動力驅動行走及升降，動力大，行走速度快。
拖車曲臂式升降機：可以掛在汽車上，與汽車同步，適合野外高空作業。
升降方式：1、用380-220V電源2、用電源不方便，可以用電瓶驅動升降。外型美觀，行走方便。
車載曲臂式升降機：把曲臂式升降機安裝在汽車上，利用汽車動力驅動升降。適合遠路程的野外高空作業。
特點
（1)新型的全液壓自行式專用底盤。研制的具有完全自主知識產權的自行式高空作業升降平臺車，采用了機電液一體化、可靠性設計和計算機輔助設計等技術，成功地研制了一種全液壓驅動、自行式專用底盤，突破了以往國內高空作業升降平臺車只能采用汽車或起重機底盤改裝設計的限制。
(2)帶載行駛、作業穩定性好。底盤結構突破了傳統的設計理論和方法，通過優化上車平臺總體布局與載荷分布，減少了重心偏移。采用獨特的大角度后仰式鉸點結構，合理設置多種配重模塊，有效地平衡了工作力矩。采用H型變截面復合箱梁剮性車架和高負荷實心橡膠輪胎，增加了底盤整體剛度，保證了整機行駛、作業過程的穩定性，實現了高空作業升降平臺車帶載行駛的功能。
(3)多功能、多用途的作業裝置。通過大臂前端托架，可以快速安裝舉升裝置或載人平臺，實現物料舉升、起重吊裝和載人高空作業等功能，同時為擴展作業裝置以及各種工作裝置的快速切換提供了接口。
(4)獨特的三維旋轉托舉裝置。設計的三維旋轉托舉裝置，既能夠自動保持被舉升物料的姿態，又可以實現舉升物料在空間內任意高度、任意位置和任意方向的調整要求，速度控制精確靈敏，微動性能好，滿足了大型洞庫內高空作業與通風管道安裝的要求。
標準配置：
總線智能控制，比例控制，應急泵，喇叭，工作計時表，傾斜報警，轉臺360度非連續旋轉，自動調平平臺，電路故障代碼顯示，平臺液壓擺動，發動機重啟保護，發動機電熱塞預熱裝置，旋轉頻閃燈，4*2驅動，歐III排放發動機，超載限制，腳踏開關。
選配裝置：
液壓發電機、液壓電焊機、液壓空氣壓縮機、液壓高壓水泵、液壓油散熱器、連接到平臺的AC電源、擺動橋、平臺稱重限制功能、平臺工作燈，4*4驅動、發泡輪胎12*16.5。
分類：
曲臂式升降平臺分為：拖車式升降平臺、車載式升降平臺，曲臂高空作業平臺、自走式升降平臺。

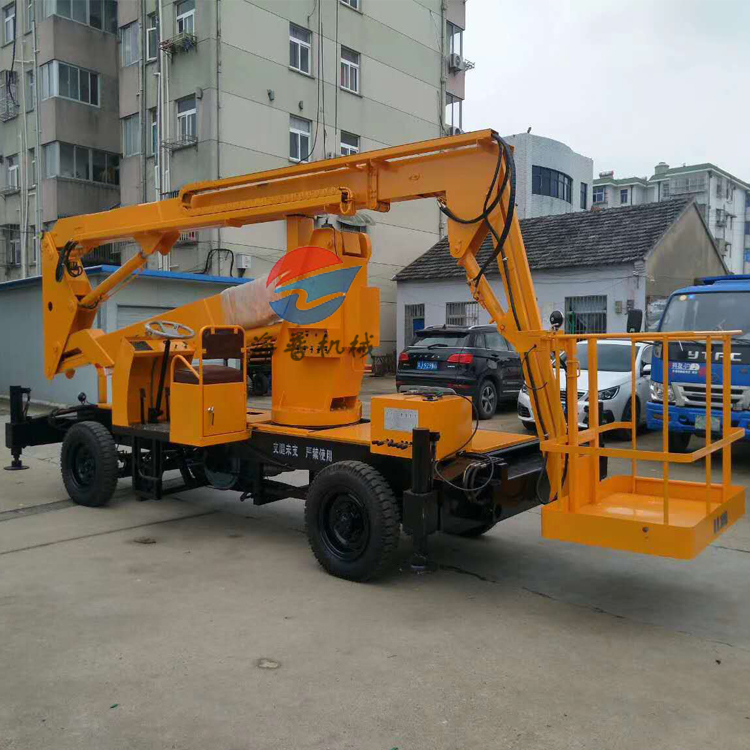

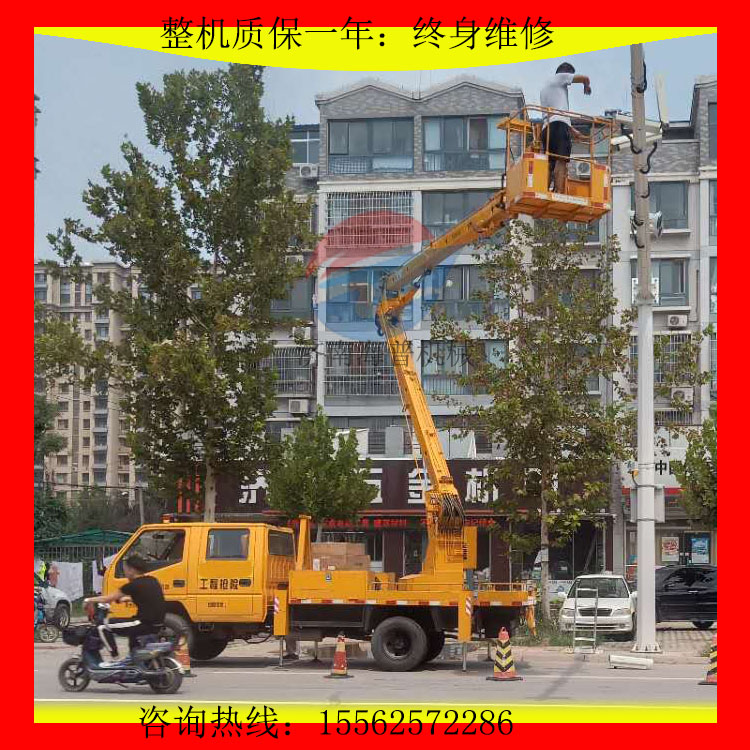

SJC型高空作業車?yán)媒?、東風小霸王汽車底盤，采用折疊式工作臂（二節臂、三節臂），作業高度12-18米，平臺額定載荷200kg，舉升臂可360回轉，轉臺、工作斗兩處均可操作。本產品作業結構簡單，操作方便，安全可靠，外形美觀，是安全性和工作效率最優化的高空作業設備。隨車裝配四個液壓支腿，支腿型式為H型，以保證整車在操作時的穩定性和安全性。
曲臂高空作業車廣泛適用于市政、電力、路燈、廣告、通訊、攝影、園林、交通、碼頭、機場港口、大型工礦企業等行業的安裝維修及登高作業。
工作原理
液壓油由葉片泵形成一定的壓力，經濾油器、隔爆型電磁換向閥、節流閥、液控單向閥、平衡閥進入液缸下端，使液缸的活塞向上運動，提升重物，液缸上端回油經隔爆型電磁換向閥回到油箱，其額定壓力通過溢流閥進行調整，通過壓力表觀察壓力表讀數值。
液缸的活塞向下運動（既重物下降）。液壓油經防爆型電磁換向閥進入液缸上端，液缸下端回油經平衡閥、液控單向閥、節流閥、隔爆型電磁換向閥回到油箱。為使重物下降平穩，制動安全可靠，在回油路上設置平衡閥，平衡回路、保持壓力，使下降速度不受重物而變化,由節流閥調節流量，控制升降速度。 為使制動安全可靠，防止意外，增加液控單向閥，即液壓鎖，保證在液壓管線意外爆裂時能安全自鎖。安裝了超載聲控報警器,用以區別超載或設備故障。
